知識貼：無負壓供水設備設計壓力如何確定：
發布時間：2019-07-03 17:14:06

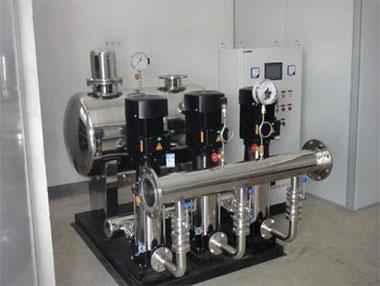

武漢無負壓供水設備設計壓力如何確定：
（1）無負壓供水設備的設計壓力應滿足用戶最低標準的配水點水壓要求設計。
（2）無負壓供水設備的設計揚程應為最低標準點的供水所需壓力減去最小可利用水壓就是供水泵的揚程。
（3）無負壓供水設備進水口處最小可利用水壓應經計算后再確定，最小可利用水壓不能低于當地自來水公司核定的、能夠確保無負壓供水設備安裝點附近其他建筑用戶用水的最小服務壓力。
（4）無負壓供水設備管道的沿程和局部水頭損失計算，應按《建筑給水排水設計規范》GB 50015-2003 (2009年版)第3.6節確定。
武漢無負壓供水設備的供水泵直接從自來水水管網取水時，這種情況計算水泵揚程應考慮利用自來水管網的最低水壓來利用設定，并以自來水管網的最大水壓校核水泵的效率和超載情況。
當自來水管網水壓變化比較小時，為無負壓供水設備水泵選型時應使供水設計流量與水泵高效區最大出水量一樣；當自來水管網水壓變化較大的時候，選擇水泵時應使水泵在額定轉速時的工況點位于水泵的效率偏向內側。
對無負壓供水設備進水管的流速應進行確認，其流速不能大于l.2m/s。
水泵應在高效區工作。恒壓變頻泵不能少于2臺，并且最少得設置一臺泵作為備用泵。
穩流罐選型時，穩流罐的容量不應少于1min（有特殊要求時，可增大）設計流量；選擇低位不銹鋼水箱時，不銹鋼水箱的有效容量應是1-2小時的最大小時流量，如果選擇高位水箱時，水箱的調節容積不能少于小于30分鐘的最大流量。而且水箱儲水的停留時間不應大干12小時，如果停留時間大干12小時，應該設置強制循環控制功能并且應設置持續消毒設備，另外穩流罐、高位水箱以及低位水箱必須采用耐腐蝕材質制作而成。
為滿足夜晚無用水或者用水量最小時，可以不用啟動主泵時，應該采用氣壓水罐調節的無負壓供水設備，或在無負壓供水設備上加一臺小流量離心泵作為用水最低峰供水啟動。
無負壓供水設備可在主泵后增加增壓泵，其流量應該與主泵的流量一樣；增壓泵的臺數應和主泵數量一樣，與主泵串聯方式運行。當水泵揚程較高時已經有多余的壓力時，就不需要設置增壓泵。
無負壓供水設備工作狀態在變頻控制柜上應有明顯的顯示。
控制系統保護功能：無負壓供水設備控制系統應有供水管網至最低設定壓力時停機（或減速運行）、水泵交替運行和自動切換、無故障長時間運行功能，并可根據用戶需要具有實現遠程及無線監控、遠程網絡監控等功能。
無負壓供水設備的電機及電氣部分應符合電氣專業的有關要求。
無負壓供水設備供水壓力控制精度應小于或等于0.02MPa。
